Descrizione
ClickFet V1 – Scheda MOSFET Non Regolata con Protezioni Intelligenti
La **ClickFet V1** è una scheda elettronica MOSFET sviluppata per chi realizza o ripara box mod personalizzate e desidera mantenere l’erogazione diretta della batteria, aggiungendo però un elevato livello di sicurezza.
A differenza di un circuito regolato, questa scheda **non modifica tensione o potenza**: la batteria alimenta direttamente l’atomizzatore attraverso il MOSFET ad alte prestazioni, offrendo una risposta immediata e perdite minime grazie ad una bassissima resistenza interna (**RDS(on) di soli 1,35 mΩ**).
Le sue dimensioni estremamente ridotte permettono l’installazione anche nelle box più compatte, rendendola una scelta ideale per progetti custom dove ogni millimetro è importante.
Caratteristiche principali
* Scheda MOSFET non regolata
* Alimentazione con singola batteria Li-Ion (4,2V max)
* MOSFET N-Channel da 100A
* Accensione e spegnimento tramite 5 clic
* Doppio LED blu di stato
* Consumo in standby estremamente ridotto (<10 µA)
* Dimensioni ultra compatte
* Ideale per box mod artigianali e personalizzazioni
Protezioni integrate
La ClickFet V1 integra numerosi sistemi di sicurezza progettati per proteggere sia la scheda sia la batteria.
Protezione da cortocircuito
Quando la resistenza collegata è inferiore a circa **0,08 Ω**, il circuito impedisce l’attivazione del MOSFET e i LED lampeggiano tre volte.
Protezione da bassa tensione
Quando la batteria raggiunge circa **3,1V**, il circuito interrompe automaticamente l’erogazione evitando scariche profonde che potrebbero danneggiare la cella.
Protezione Timeout
Se il pulsante viene mantenuto premuto per oltre **10 secondi**, la scheda interrompe automaticamente l’alimentazione e segnala l’evento tramite gli otto lampeggi dei LED.
Protezione da inversione di polarità
Nel caso venga inserita la batteria al contrario, la scheda è progettata per evitare danni permanenti al circuito.
Specifiche Tecniche

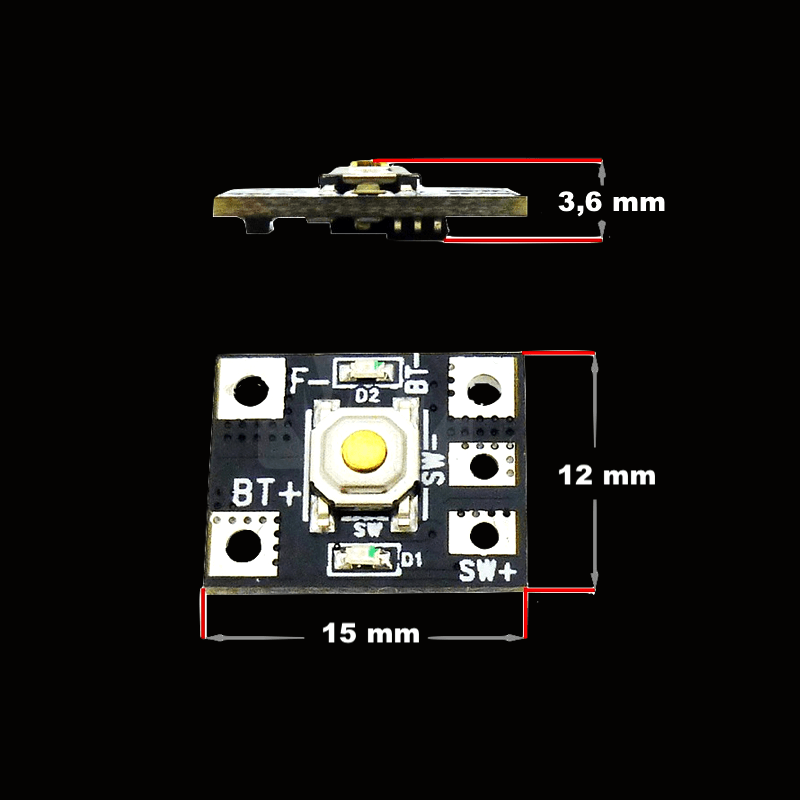

**Dimensioni**
* Con pulsante: 15 × 12 mm
* Senza pulsante: 11 × 10,5 mm
**MOSFET**
* N-Channel 30V
* Corrente massima teorica: 100A
* Tecnologia LFPAK
* RDS(on): 1,35 mΩ (tipico)
* VGS(th): 1,46V
**Tensione operativa**
* Da 3,1V ±0,1V a 4,20V
**Protezione bassa tensione**
* 3,1V ±0,1V
**Corrente di standby**
* Inferiore a 10 µA
**Protezioni**
* Cortocircuito
* Timeout
* Inversione di polarità
* Bassa tensione
**Limite operativo consigliato**
* Circa **46,7A** (4,2V con resistenza di 0,09Ω)
Segnalazioni LED
**Accensione**
* 5 clic → LED lampeggiano 5 volte.
**Spegnimento**
* 5 clic → LED lampeggiano 5 volte.
**Resistenza troppo bassa**
* 3 lampeggi.
**Batteria scarica**
* 10 lampeggi.
**Timeout**
* 8 lampeggi.
**Durante l’erogazione**
* I LED rimangono accesi mentre il MOSFET è attivo.
Importante
L’elettronica non è compatibile con infiltrazioni di liquido. Durante la progettazione della box è consigliabile proteggere la scheda utilizzando adeguati sistemi di isolamento (vernice isolante, colla a caldo o altri metodi idonei) e posizionandola lontano da eventuali perdite di liquido.
Contenuto della confezione
* 1 × Scheda MOSFET ClickFet V1
Questo prodotto è destinato esclusivamente a utenti esperti. L’installazione richiede conoscenze di elettronica e saldatura. Un utilizzo improprio può causare danni alla scheda, alla batteria o al dispositivo. Verificare sempre il corretto dimensionamento della resistenza e utilizzare esclusivamente batterie ad alta scarica in perfette condizioni.
